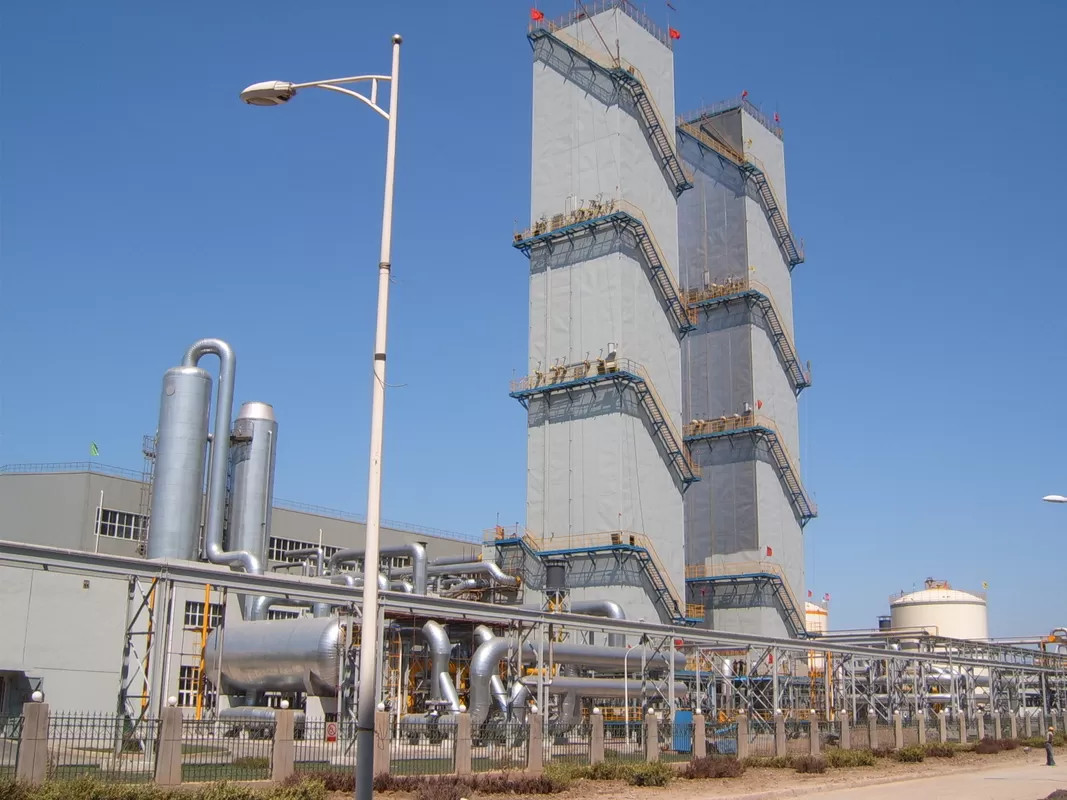

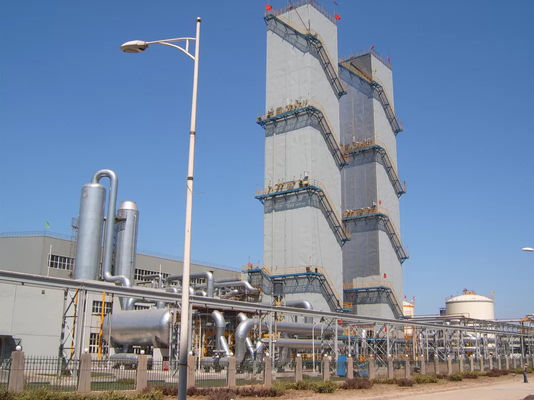

多機能の低温学の酸素の分離の植物純度99.6%の空気単位PLC

製品仕様書

1. この植物の設計原理は空気の各ガスの別の沸点に基づいている。空気は、事前に冷されて圧縮され、溶けるまでH2Oおよび二酸化炭素の取り外しを、そして主要な熱交換器で冷却されるために得た。改正の後で、生産酸素および窒素は集めることができる。
2。この植物は後押しのタービン エキスパンダー プロセスの空気のMSの浄化である。アルゴンの作成のための完全な原料の詰物そして改正を採用するのは共通の空気分離の植物である。
3.未加工空気は塵および機械不純物の取り外しのためのエア フィルターに行き、空気が0.59MPaAに圧縮される空気タービンの圧縮機に入る。それからそれは空気が17 ℃に冷却される空気事前に冷すシステムに入る。その後で、それはH2O、二酸化炭素およびC2H2の取り外しを得られる2分子篩の吸着タンクに、次々と動いている、流れる。

* 1。浄化されるの後、再び熱された空気の拡大の空気組合せ。それから中間圧力圧縮機によって分けられたinto2流れであることを圧縮する。1部は-260Kに冷却され、拡張のタービンに入るために主要な熱交換器の中間の部分から吸われる主要な熱交換器に行く。拡大された空気は再び熱されるべき主要な熱交換器に後押しの圧縮機を乾燥するためにそれがのそれ流れた後戻る。空気の他の一部分は高温エキスパンダーによって、冷却の後で、低温の後押しのエキスパンダーにそれ流れる後押しされる。それからそれは~170Kに冷却されるべき冷たい箱に行く。それの部分はまだ熱交換器によってより低いコラムの底を付けるために、流れ冷却され。そして他の空気は低く誘惑するために吸われる。エキスパンダー。拡大されるの後で、それは2部に分けられる。1部は主要な熱交換器に改正のためのより低いコラムの底に、残り戻る行く、再び熱されることの後でブスターを乾燥するためにそして流れる。
2. 第一次後より低いコラム、液化気体および純粋な液体窒素の改正はより低いコラムで集めることができた。液化気体および液体窒素のクーラーによる上部のコラムへの不用な液体窒素、液化気体および純粋な液体窒素の流れ。それは、その後で、上部のコラムで純度が上部のコラムの底で集めることができる99.6%の液体酸素再度調整され冷たい箱から生産として渡される。
3. 上部のコラムのアルゴンの一部分の部分は粗野なアルゴンのコラムに吸われる。粗野なアルゴンのコラムの2部がある。第2部分の還流は還流として液体ポンプで最初1の上に提供される。粗野なアルゴンのコラムで98.5% Arを得ることを調整する。2ppm O2の粗野なアルゴン。それからそれは蒸化器によって純粋なアルゴンのコラムの中間に渡される。純粋なアルゴンのコラムの改正の後で、（99.999%Ar）液体のアルゴンは純粋なアルゴンのコラムの底で集めることができる。
4.再生空気、残りとして冷たい箱からの上部のコラムの流れの上からの清浄器への不用な窒素は冷却塔に行く。
5. クーラーおよび主要な熱交換器による生産として冷たい箱からの上部のコラムの流れの補助コラムの上からの窒素。必要性窒素、それは水冷タワーに渡すことができなかった。水冷の冷たい容量のためにタワーは十分、スリラー取付けられている必要があるではない。
